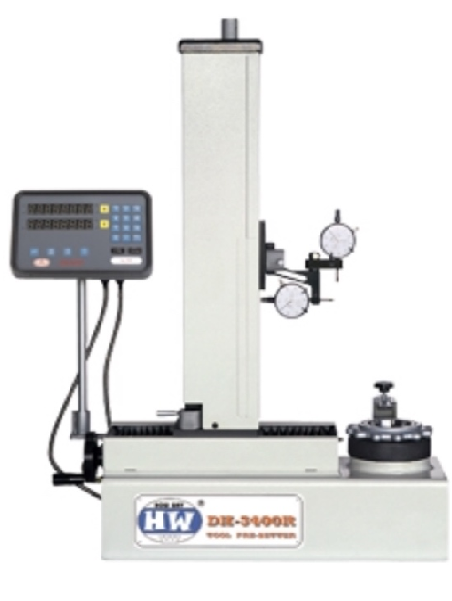

DH刀具預調儀3400R/3300R
適用於搪床、數控加工中心等製造上所使用之搪、銑類切削刀具孔徑及刀長之預調功能。
平台介紹
  • 產品介紹
  • 產品規格

特性介紹



高精密

高效率



標準配件:



1.測試棒#50 x 1支,Ø40m/m,長度200/m/m

2.百分錶 x 2

3.六角鈑手 x 1

4.光學尺(X軸、Y軸)各1



選用配件:



1.工具櫃/

2.40~#30轉換套筒

3.50~#40轉換套筒

4.50~#30轉換套筒

5.#50~HSK63轉換套筒

6.50HSK50轉換套筒

型號

DH-3400R

DH-3300R

測量範圍

直徑:Diameter(X)Ø300mm

高度:Height(Z)30400mm

直徑:Diameter(X)Ø300mm

高度:Height(Z)30300mm

數顯解析度

X軸: X-Axis 0.005mm

Y軸: Z-Axis0.005mm

X軸: X-Axis 0.005mm

Y軸: Z-Axis0.005mm

儀器外型尺寸

650x320x830mm(LxWxH)

650x320x730mm(LxWxH)

儀器重量

57kg

55kg

裝箱尺寸

990x440x1090mm

990x440x1000mm

裝箱後總重量

110kg

105kg
