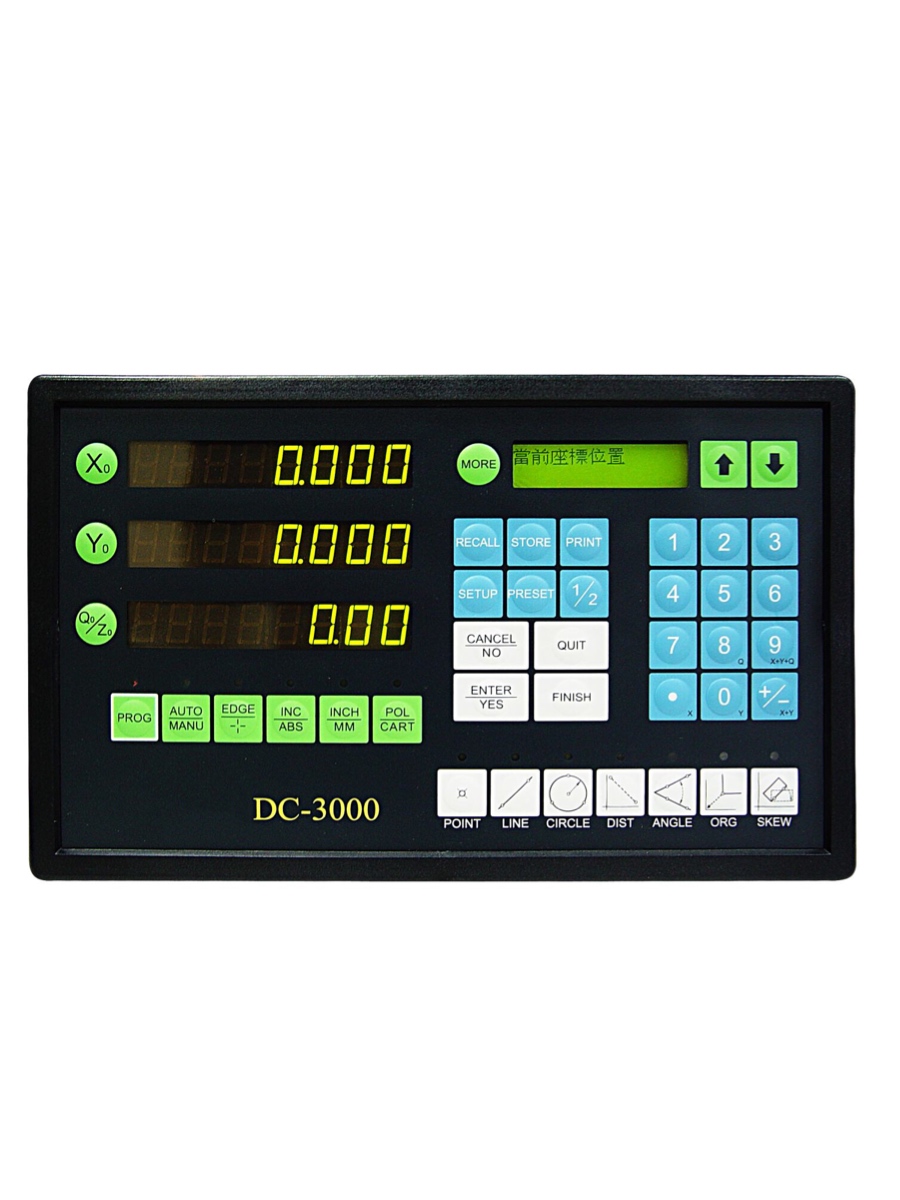

顯示器功能:

• 輸入電壓：AC 90V ~ 240V
• 功率：最大15W
• 外形尺寸：295mm x 185mm x 68mm
• 重量：1.49 kg
• 輸入光學尺信號：正交TTL方波，頻率＜2MHZ，電流＞1mA
• 解 析 度：0.1μm、0.2μm、0.5μm、1μm、2μm、5μm、10μm
• 測量基本幾何元素(點、線、圓)或特殊元素(矩形、螺紋)
• 預置或建構(運用基本幾何元素)點、線、圓、距離或角度等元素
• 呼叫已儲存測量的幾何圖形元素，進行資料查詢比較
• 座標擺正和座標平移，方便擺正工件，減少調整時間
• 列印功能，列印用戶程式、圖形元素和當前的三軸顯示值
• RS232輸出功能，將當前光柵尺的顯示值輸出到電腦上
• 用戶程式，用戶可記錄測量工件的操作步驟並運行，批量測量同一種工件更加方便快捷
• 多種座標顯示方式，極座標和直角座標、公英制切換(mm/ inch) 、絕對/相對座標切換(INC/ABS)
• 對光柵尺可進行線性補償或區段線性補償
• Z軸可接光柵尺或旋轉編碼器
• 存儲100個永久圖形元素和10個暫存元素
• 可接光學尋邊器，提高測量的精確度。亦可結合腳踏開關，方便測量採點

功能項目

SW-3000

SW-4000

DC-3000

DC-5000

WE-100

歸零

●

●

●

●

●

1/2 功能

●

●

●

●

●

公制/英制切換

●

●

●

●

●

絕對/相對座標切換

●

●

●

●

●

設定計數方向

●

●

●

●

●

誤差補正

●

●

●

●

●

瞬間停電讀值記憶

●

●

●

●

●

自我診斷計算錯誤

●

●

●

●

幾何元素建置與測量

●

●

記錄測量操作步驟

●

●

支援連接旋轉編碼器

●

●

●

●

RS232 讀值輸出

●

●(選配)

●

●

支援光學尋邊器

●

●

支援腳踏開關

●

●

顯示裝置

LED

LED

LED

LCD

LED
