優越的特點：

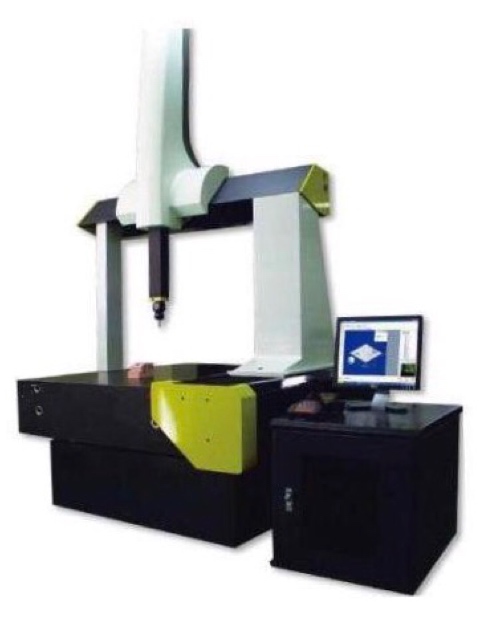

全自動CNC型型三次元測量儀CMM-C 系列採用移動橋式結構，大幅提昇快速運動的性能，全系列採用花崗岩工作臺、導軌、橫樑和Z軸，使具有相同的溫度特性和剛生，並通過有限元分析、動態特性分析等驗證，從而使整機具有高度的穩定性和可靠性。全自動CNC型三次元測量儀CMM-C系列廣泛應用於機械製造、電子、汽車、五金、塑膠、模具等行業中，可以對工件的尺寸、形狀和形位公差進行精密檢驗，配合企業達成進料驗收，加工零件檢測和逆向工程測量等工作。
|
儀器型號 |
CMM-554C CMM-574C CMM-584C |
CMM-665C CMM-685C CMM-6105C |
CMM-886C CMM-8106C CMM-8126C |
CMM-1018C CMM-10128C CMM-10158C |
|||||
|
行程(mm) |
X |
500 |
600 |
800 |
1,000 |
||||
|
Y |
500 700 800 |
600 800 1,000 |
800 1,000 1,200 |
1,000 1,200 1,500 |
|||||
|
Z |
400 |
500 |
600 |
800 |
|||||
|
驅動系統 |
伺服馬達 |
||||||||
|
控制系統 |
RENISHAW UCC LITE(含搖捍) / 行程800以上，控制系統採用PANTEC |
||||||||
|
測頭系統 |
RENISHAW MH 20i |
||||||||
|
電動測頭系統 |
RENISHAW PH10T+TP20 (選配) |
||||||||
|
測量軟體 |
Rational DMIS (CNC) |
||||||||
|
結構形式 |
移動橋式 |
||||||||
|
最大測量速度 |
300mm/s |
||||||||
|
軌道型式 |
氣浮軌道 |
||||||||
|
空間精度(µm) (依據ISO 10360-2) |
MPEΕ = ( 3．0 + L /300) |
MPEΕ = ( 3．5 + L /200) |
|||||||
|
|
|||||||||
|
解析度 |
1µm |
||||||||
|
外形尺寸(m) |
1.21 x 1.3 x 2.33 1.21 x 1.5 x 2.33 1.21 x 1.6 x 2.33 |
1.31 x 1.4 x 2.53 1.31 x 1.6 x 2.53 1.31 x 1.8 x 2.53 |
1.65 x 1.9 x 2.85 1.65 x 2.1 x 2.85 1.65 x 2.3 x 2.85 |
1.85 x 2.1x 3.25 1.85 x 2.3x 3.25 1.85 x 2.6x 3.25 |
|||||
|
儀器重量 (kg) |
980 1120 1200 |
1100 1250 1400 800 |
2200 2460 2720 1000 |
2600 2880 3300 1500 |
|||||
|
最大承重 (kg) |
500 |
800 |
1000 |
1500 |
|||||
|
外型尺寸 (m) |
1.3 X 1.6 X 2.22 1.3 X 1.8 X 2.22 1.3 X 1.9 X 2.22 |
1.4 X 1.7 X 2.42 1.4 X 1.9 X 2.42 1.4 X 2.1 X 2.42 |
1.9 X 2.3 X 2.4 1.9 X 2.5 X 2.4 1.9 X 2.7 X 2.4 |
2.4 X 2.45 X 2.4 2.4 X 2.65 X 2.4 2.4 X 2.95 X 2.4 |
|||||
|
電源 |
220V ± 10% 50/60 Hz |
||||||||
|
壓縮空氣流量 |
120L / min (0.4 MPa) |
||||||||
|
壓縮空氣壓力 |
≧ 0.5 MPa |
||||||||
|
溫度範圍 |
18℃ ~ 22℃ |
||||||||
|
濕度範圍 |
40% ~ 70% |
||||||||
|
總功率 |
500W(不含電腦) |
||||||||
