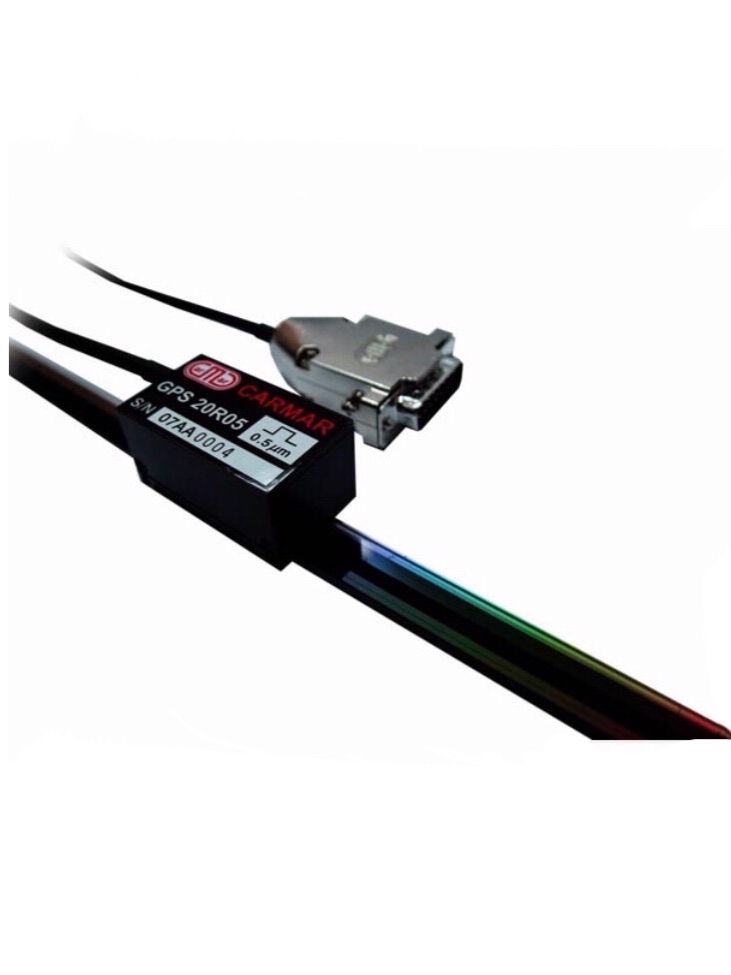

開放式高速光學尺 (反射尺)產品特色:
1. 非接觸量測
2. 安裝允差大﹐安裝容易
3. 高速響應
4. 內藏電子細分割專用IC
5. 內含參考訊號(RI)
■ GPS 40R 系列規格
|
光柵柵距 |
40 µm |
|
解析度 |
0.005 mm(5µm)，0.001 mm(1µm)，0.0005 mm(0.5µm) |
|
測量長度 (ML) |
50 mm ~ 1,000mm |
|
訊號輸出方式 |
A, B與RI訊號,5V, TTL 方波 |
|
重覆精度 |
± 5 µm/m |
|
最大輸出響應頻率 |
1 µm解析度, 5 m/sec 5 µm解析度, 10 m/sec |
|
訊號線長度 |
信號線長度為3 m (標準), 可依客戶需求提供 |
|
工作溫度 |
0℃~ +40℃ |
|
存儲溫度 |
-20℃~ +50℃ |
|
主光柵尺材質 |
具背膠玻璃尺 |
■ 連接線腳位
■型號
|
解析度\有效量程 |
50mm |
100mm |
150mm |
200mm |
|
0.005mm |
GPS 40R50-0050 |
GPS 40R50-0100 |
GPS 40R50-0150 |
GPS 40R50-0200 |
|
0.001mm |
GPS 40R10-0050 |
GPS 40R10-0100 |
GPS 40R10-0150 |
GPS 40R10-0200 |
|
0.0005mm |
GPS 40R05-0050 |
GPS 40R05-0100 |
GPS 40R05-0150 |
GPS 40R05-0200 |
|
解析度\有效量程 |
250mm |
300mm |
350mm |
400mm |
|
0.005mm |
GPS 40R50-0250 |
GPS 40R50-0300 |
GPS 40R50-0350 |
GPS 40R50-0400 |
|
0.001mm |
GPS 40R10-0250 |
GPS 40R10-0300 |
GPS 40R10-0350 |
GPS 40R10-0400 |
|
0.0005mm |
GPS 40R05-0250 |
GPS 40R05-0300 |
GPS 40R05-0350 |
GPS 40R05-0400 |
|
解析度\有效量程 |
450mm |
500mm |
600mm |
700mm |
|
0.005mm |
GPS 40R50-0450 |
GPS 40R50-0500 |
GPS 40R50-0600 |
GPS 40R50-0700 |
|
0.001mm |
GPS 40R10-0450 |
GPS 40R10-0500 |
GPS 40R10-0600 |
GPS 40R10-0700 |
|
0.0005mm |
GPS 40R05-0450 |
GPS 40R05-0500 |
GPS 40R05-0600 |
GPS 40R05-0700 |
|
解析度\有效量程 |
800mm |
900mm |
1,000mm |
|
|
0.005mm |
GPS 40R50-0800 |
GPS 40R50-0900 |
GPS 40R50-1000 |
|
|
0.001mm |
GPS 40R10-0800 |
GPS 40R10-0900 |
GPS 40R10-1000 |
|
|
0.0005mm |
GPS 40R05-0800 |
GPS 40R50-0900 |
GPS 40R05-1000 |

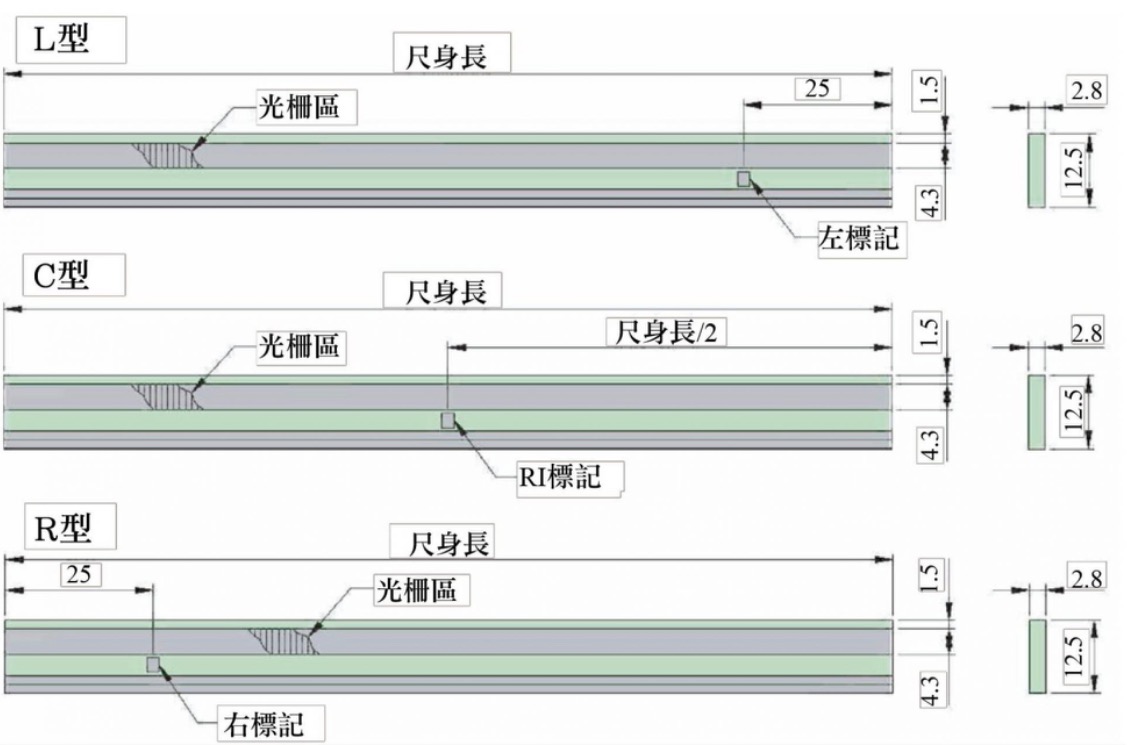

■光柵玻璃尺樣式和規格
光柵玻璃尺產品依RI位置分為R, C, L等三種型式可供選擇, 選購時請注意註明,並可依客戶需求訂製RI標記位置 。
■ 光柵玻璃尺與讀頭安裝位置圖
■ 光學尺安裝輔助顯示器(型號 SB-100)
1. 三種LED燈號顯示A/B相計數訊號狀況，確認光學尺已正確安裝
2. 提供單獨的LED燈號顯示RI參考訊號，確認RI參考訊號正確運作
3. 電源輸入可使用電池電源或直流電源輸入，並有低電壓顯示燈號
4. 提供外接數位顯示器的輸出接口
