優越的特點：

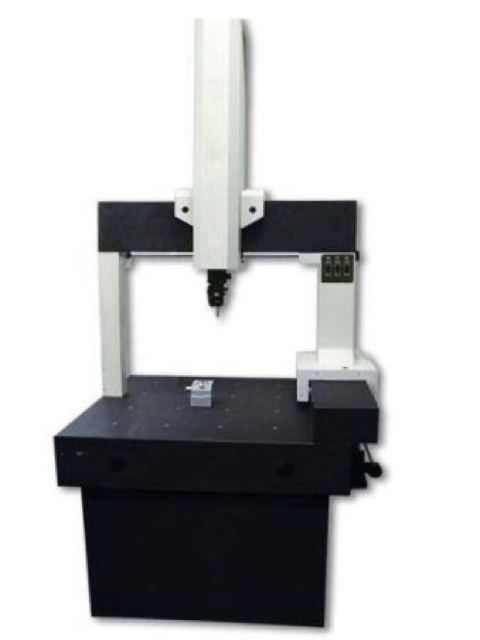

手動型三次元測量儀CMM-M 系列是集光、機、電、軟體於一體的精密測量儀器，能快速便利的達成空間座標點精密測量，並經由專用的3D處理軟體，快速的測量出各種零件的三維輪廓尺寸，形狀及位置精度。三次元測量儀廣泛應用於機械製造，例如箱體、導軌、缸體和機架等零件之尺寸，形狀及相互位置進行檢測。除此之外，亦廣泛應用於電子，汽車和航空／航太等工業。
|
儀器型號 |
CMM-554M CMM564M CMM574M CMM584M |
CMM-665M CMM-685M CMM-6105M |
|
|
行程(mm) |
X |
500 |
600 |
|
Y |
500 / 600 / 700 / 800 |
600 / 800 / 1,000 |
|
|
Z |
400 |
500 |
|
|
操作方式 |
手動式 |
||
|
測頭系統 |
RENISHAW MH 20i |
||
|
測量軟體 |
Rational DMIS (手動) / M3D |
||
|
結構形式 |
移動橋式 |
||
|
軌道型式 |
氣浮軌道 |
||
|
精度(µm) (依據ISO 10360-2) |
空間精度 MPEΕ = ( 3．5 + L /250) |
||
|
單軸精度MPEΕ1 = ( 3．0 + L /250) |
|||
|
解析度 |
1µm |
||
|
外形尺寸(m) |
1.0 x 1.1 x 2.2 1.0 x 1.2 x 2.2 1.0 x 1.3 x 2.2 1.0 x 1.4 x 2.2. |
1.14 x 1.1 x 2.4 1.14 x 1.3 x 2.4 1.14 x 1.5 x 2.4
|
|
|
儀器重量 (kg) |
700 / 770 / 840 / 910 |
900 / 1,040 / 1,180 |
|
|
最大承重 (kg) |
200 |
500 |
|
|
外型尺寸 (m) |
1.45 x 1.37 x 2.1 1.45 x 1.47 x 2.1 1.45 x 1.57 x 2.1 1.45 x 1.67 x 2.1 |
1.35 x 1.55 x 2.4 1.35 x 1.75 x 2.4 1.35 x 1.95 x 2.4 |
|
|
電源 |
220V ± 10% 50/60 Hz |
||
|
壓縮空氣流量 |
120L / min (0.4 MPa) |
||
|
壓縮空氣壓力 |
≧ 0.5 MPa |
||
|
溫度範圍 |
18℃ ~ 22℃ |
||
|
濕度範圍 |
40% ~ 70% |
||
