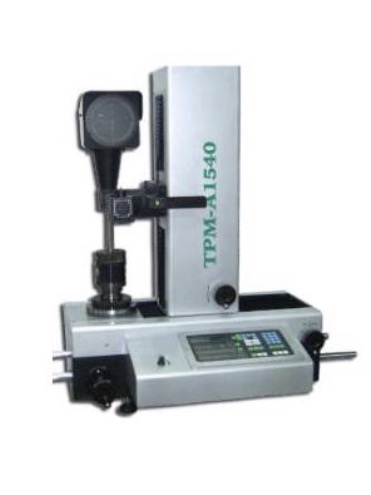

標準TPM-1540系列
平台介紹
  • 產品介紹
  • 產品規格

TPM系列數位式刀具預調測量儀是整合光、機、電,精密級刀具預調測量儀,主要應用於則量數控機床、加工中心和彈性製造系統上所使用的鏜銑類切削刀具的精確座標位置,並能檢查刀尖的角度、圓角及刃口狀況

測量範圍

直徑 (X)Ø300 mm     高度 (Z)30400mm

數顯解析度

X軸:0.5um       Z軸:0.5um

主軸刀套標準錐度

724

圓椎柄號

標準配置:BT40     選配:BT50

投影屏直徑

Ø120mm

物鏡放大倍數

20X

儀器外形尺寸

940 x 520 x 870 mm(xx)

儀器照明

透射燈24V/20W

電源

AC110V/220V        50Hz/60Hz

儀器淨重

90kg
